前言

前一篇笔记：I/O多路复用学习（一）select ，梳理了一下select的调用过程，这一篇笔记对其中的do_select函数的细节做一下简单的讨论。
本文中涉及的源码均出自Linux内核5.4.0版本

相关结构体

了解相关的结构体可以帮助我们更好地理解select内部的实现

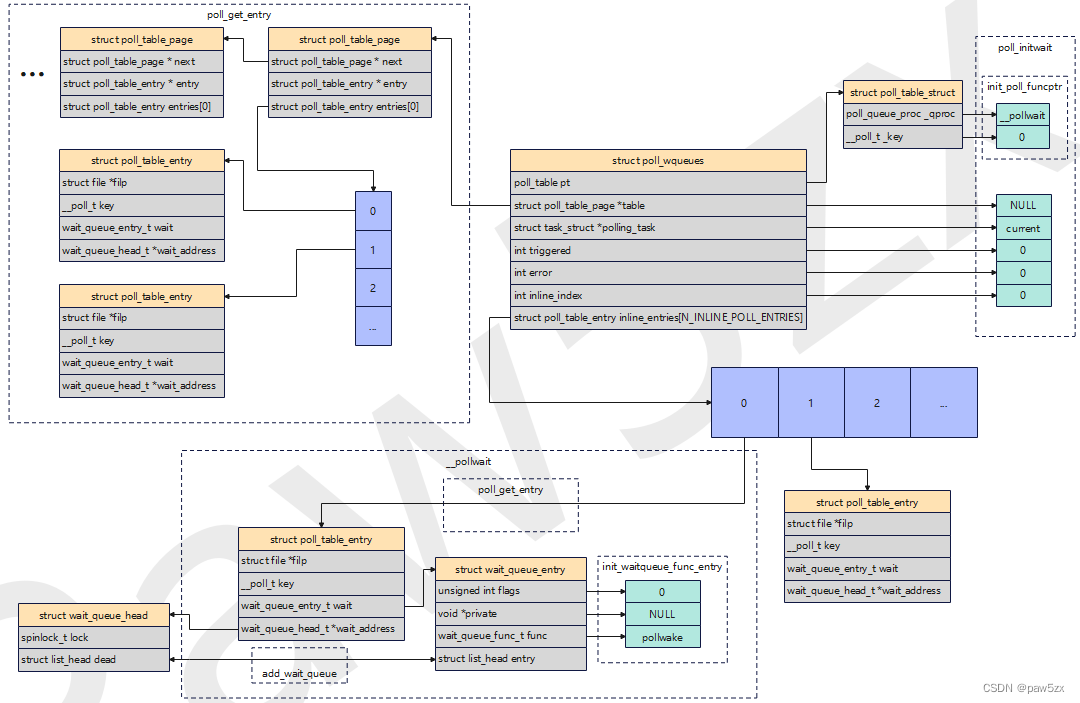

相关结构体关系示意图：

结构体关系图
结构体关系图

struct poll_wqueues

poll_wqueues结构体（轮询等待队列）用于维护若干特定于文件描述符的设备驱动等待队列。但是它并不直接存储设备驱动等待队列本身；它通过inline_entries[]管理一个或多个poll_table_entry项，每个项与一个特定的文件描述符和其等待事件相关联。

1
2
3
4
5
6
7
8
9
10
//file: include/linux/poll.h
struct poll_wqueues {
	poll_table pt;
	struct poll_table_page *table;
	struct task_struct *polling_task;
	int triggered;
	int error;
	int inline_index;
	struct poll_table_entry inline_entries[N_INLINE_POLL_ENTRIES];
};

struct poll_table_page

poll_table_page结构体用于管理一组poll_table_entry 对象，可以形成链表

1
2
3
4
5
struct poll_table_page {
	struct poll_table_page * next;
	struct poll_table_entry * entry;
	struct poll_table_entry entries[0];
};

struct poll_table_struct

poll_table_struct是 Linux 内核中用于轮询机制的一个数据结构，其成员_qproc是一个函数指针，一般会被设置为__pollwait或NULL

1
2
3
4
5
//file: include/linux/poll.h
typedef struct poll_table_struct {
	poll_queue_proc _qproc;
	__poll_t _key;
} poll_table;

struct poll_table_entry

poll_table_entry用于管理与特定文件描述符相关的设备驱动等待队列

1
2
3
4
5
6
7
//file: include/linux/poll.h
struct poll_table_entry {
	struct file *filp;
	__poll_t key;
	wait_queue_entry_t wait;
	wait_queue_head_t *wait_address;
};

wait_queue_head_t

等待队列头节点。这个等待队列的底层数据结构其实就是双向链表

1
2
3
4
5
6
//file: include/linux/wait.h
typedef struct wait_queue_head wait_queue_head_t;
struct wait_queue_head {
	spinlock_t		lock;
	struct list_head	head;
};

wait_queue_entry_t

等待队列的节点，每个wait_queue_entry实例代表一个在等待队列中等待特定事件的进程或线程

1
2
3
4
5
6
7
8
//file: include/linux/wait.h
typedef struct wait_queue_entry wait_queue_entry_t;
struct wait_queue_entry {
	unsigned int		flags;
	void			*private;
	wait_queue_func_t	func;
	struct list_head	entry;
};

fd_set_bits

内核中管理位图的结构体，in，out，ex用于表示输入，输出，异常的位图。res_in，res_out，res_ex用于存储输入，输出，异常事件的结果，当某个fd活跃时，结构体中对应的位就会被置1。

1
2
3
4
5
//file: fs/select.c
typedef struct {
	unsigned long *in, *out, *ex;
	unsigned long *res_in, *res_out, *res_ex;
} fd_set_bits;

do_select

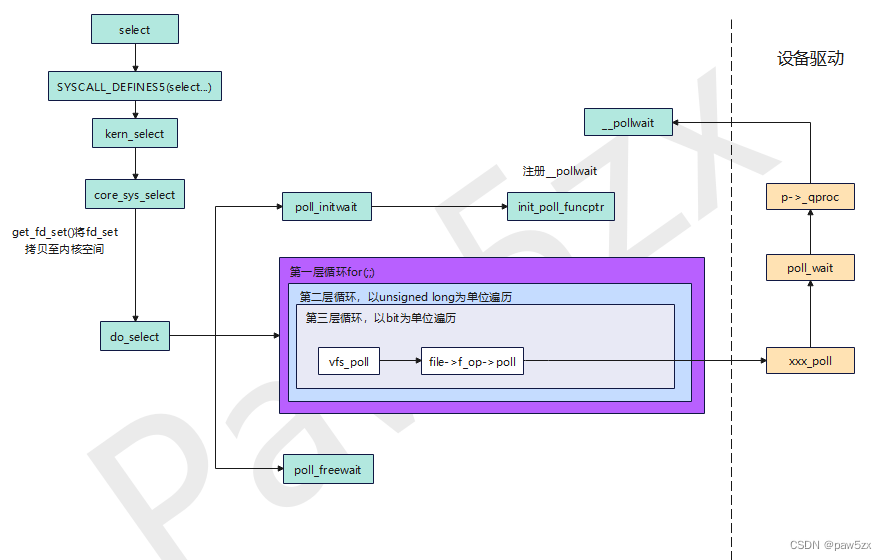

do_select流程图
do_select流程图

代码省略了一些，比如超时标志位timed_out的置位操作等。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
//file: fs/select.c
static int do_select(int n, fd_set_bits *fds, struct timespec64 *end_time)
{
	struct poll_wqueues table;
	poll_table *wait;
	int retval, i, timed_out = 0;
	...
	retval = max_select_fd(n, fds);

	if (retval < 0)
		return retval;
	n = retval;

	poll_initwait(&table);
	wait = &table.pt;
	//如果等待时间为0，则直接超时返回
	//如果设置了超时时间且超时时间设置为0（非阻塞）
	if (end_time && !end_time->tv_sec && !end_time->tv_nsec) {
		wait->_qproc = NULL;
		//超时标志位
		timed_out = 1;
	}

	retval = 0;
	for (;;) {
		unsigned long *rinp, *routp, *rexp, *inp, *outp, *exp;
		bool can_busy_loop = false;

		inp = fds->in; outp = fds->out; exp = fds->ex;
		rinp = fds->res_in; routp = fds->res_out; rexp = fds->res_ex;

		for (i = 0; i < n; ++rinp, ++routp, ++rexp) {
			unsigned long in, out, ex, all_bits, bit = 1, j;
			unsigned long res_in = 0, res_out = 0, res_ex = 0;
			__poll_t mask;
			//按组获取读写异常的位图
			in = *inp++; out = *outp++; ex = *exp++;
			//读写异常三个位图按位与，判断对应fd是否需要监听
			//若一组fd都无需监听则直接跳过
			all_bits = in | out | ex;
			if (all_bits == 0) {
				i += BITS_PER_LONG;
				continue;
			}
			//对于unsigned中的每个bit
			for (j = 0; j < BITS_PER_LONG; ++j, ++i, bit <<= 1) {
				struct fd f;
				if (i >= n)
					break;
				//若遍历到的bit在all_bits中对应位为0，则无感兴趣事件，直接跳过
				if (!(bit & all_bits))
					continue;
				//掩码初始化
				mask = EPOLLNVAL;
				//fdget获取文件描述符对应的文件对象
				//会增加fd的引用计数
				f = fdget(i);
				if (f.file) {
					wait_key_set(wait, in, out, bit,
						     busy_flag);
					//返回文件描述符当前状态，比如若fd可读可写，则返回EPOLLIN | EPOLLOUT
					mask = vfs_poll(f.file, wait);
					//减少fd的引用计数
					fdput(f);
				}
				//检查是否有事件发生，并更新相关变量
				if ((mask & POLLIN_SET) && (in & bit)) {
					res_in |= bit;
					retval++;
					wait->_qproc = NULL;
				}
				if ((mask & POLLOUT_SET) && (out & bit)) {
					res_out |= bit;
					retval++;
					wait->_qproc = NULL;
				}
				if ((mask & POLLEX_SET) && (ex & bit)) {
					res_ex |= bit;
					retval++;
					wait->_qproc = NULL;
				}
				...
			}
			//将发生的事件拷贝出去；最终传给用户态使用
			if (res_in)
				*rinp = res_in;
			if (res_out)
				*routp = res_out;
			if (res_ex)
				*rexp = res_ex;
			//完成一轮循环后，CPU放权，给紧急任务让渡CPU资源(有条件重调度)
			cond_resched();
		}
		wait->_qproc = NULL;
		//如果有事件发生（`retval`不为0），超时（`timed_out`为1），或者当前进程收到挂起信号则停止循环检测
		if (retval || timed_out || signal_pending(current))
			break;
		...
	}
	poll_freewait(&table);

	return retval;
}

poll_initwait

poll_initwait是do_select中比较关键的一个函数，它的作用是初始化struct poll_wqueues对象的成员：

1
2
3
4
5
6
7
8
9
10
void poll_initwait(struct poll_wqueues *pwq)
{
	init_poll_funcptr(&pwq->pt, __pollwait);
	pwq->polling_task = current;
	pwq->triggered = 0;
	pwq->error = 0;
	pwq->table = NULL;
	pwq->inline_index = 0;
}
EXPORT_SYMBOL(poll_initwait);

其中的init_poll_funcptr函数就是将__polwait绑定到pwq->pt->_qproc上

1
2
3
4
5
static inline void init_poll_funcptr(poll_table *pt, poll_queue_proc qproc)
{
	pt->_qproc = qproc;
	pt->_key   = ~(__poll_t)0; /* all events enabled */
}

这就注册了__pollwait函数，他会在设备驱动调用自己的poll方法时被回调，后面会介绍。

三层for循环

三层for循环也是do_select中的关键部分，下面我们逐层分析

第一层for循环

一个无限循环，代表一整次扫描。这个循环会一直进行，直到满足以下条件之一：有事件发生（retval不为0），超时（timed_out为1），或者当前进程收到挂起信号（signal_pending(current)为真）。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
for (;;) {
	unsigned long *rinp, *routp, *rexp, *inp, *outp, *exp;
	bool can_busy_loop = false;
	//读写异常
	inp = fds->in; outp = fds->out; exp = fds->ex;
	rinp = fds->res_in; routp = fds->res_out; rexp = fds->res_ex;
	//内层循环，遍历所有fd并进行操作
	...

	wait->_qproc = NULL;
	//如果有事件发生（`retval`不为0），超时（`timed_out`为1），或者当前进程收到挂起信号则停止循环检测
	if (retval || timed_out || signal_pending(current))
		break;
	...
	}

第二层for循环

第二层循环是以unsigned long为单位进行遍历。也就是说是以64bit（64位机）为一组，按组进行遍历。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
for (i = 0; i < n; ++rinp, ++routp, ++rexp) {
	unsigned long in, out, ex, all_bits, bit = 1, j;
	unsigned long res_in = 0, res_out = 0, res_ex = 0;
	__poll_t mask;
	//按组获取读写异常的位图
	in = *inp++; out = *outp++; ex = *exp++;
	//读写异常三个位图按位与，判断对应fd是否需要监听
	//若一组fd都无需监听则直接跳过
	all_bits = in | out | ex;
	if (all_bits == 0) {
		i += BITS_PER_LONG;
		continue;
	}
	//内层循环，对一组中的每个fd操作
	...
	//将发生的事件拷贝出去；最终传给用户态使用
	if (res_in)
		*rinp = res_in;
	if (res_out)
		*routp = res_out;
	if (res_ex)
		*rexp = res_ex;
	...
}

其中以读事件为例，in大小为64bit，代表64个fd。在本层循环开始时，in被赋值为inp指向的值（64bit），然后inp向后移动sizeof(unsigned long)个字节，指向后64bit的起始位置。以此实现了以unsigned long为单位的遍历。

all_bits代表了一组fd中，每个fd在读，写，异常上是否有相应的事件需要监听，若64个fd在读，写，异常上都没有要监听的事件，则直接跳过本组。

第三层for循环

第三层循环是遍历一组中的所有fd，并对每个监听的fd做相应操作。这些操作中最关键的是vfs_poll，后面会详细介绍。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
for (j = 0; j < BITS_PER_LONG; ++j, ++i, bit <<= 1) {
	struct fd f;
	if (i >= n)
		break;
	//若遍历到的bit在all_bits中对应位为0，则无感兴趣事件，直接跳过
	if (!(bit & all_bits))
		continue;
	//掩码初始化
	mask = EPOLLNVAL;
	//fdget获取文件描述符对应的文件对象
	//会增加fd的引用计数
	f = fdget(i);
	if (f.file) {
		wait_key_set(wait, in, out, bit,
			     busy_flag);
		//返回文件描述符当前状态，比如若fd可读可写，则返回EPOLLIN | EPOLLOUT
		mask = vfs_poll(f.file, wait);
		//减少fd的引用计数
		fdput(f);
	}
	//检查是否有事件发生，并更新相关变量
	if ((mask & POLLIN_SET) && (in & bit)) {
		res_in |= bit;
		retval++;
		wait->_qproc = NULL;
	}
	if ((mask & POLLOUT_SET) && (out & bit)) {
		res_out |= bit;
		retval++;
		wait->_qproc = NULL;
	}
	if ((mask & POLLEX_SET) && (ex & bit)) {
		res_ex |= bit;
		retval++;
		wait->_qproc = NULL;
	}
	...
}

循环总结

总结一下三层循环：
第一层for循环就是进行select的一次扫描，包括

  • 扫描开始的变量初始化环节
  • 中间for循环遍历fd的环节
  • 扫描结束之前变量重置以及退出条件判断环节

第二、三层for循环本质是遍历所有fd，并对每个感兴趣的fd做相应操作。操作中最关键的一步就是vfs_poll，后面会介绍。

poll_freewait

待讨论

vfs_poll

前面的select调用链提到，vfs_poll会调用设备驱动中的poll方法：

1
2
3
4
5
6
7
//file: include/linux/poll.h
static inline __poll_t vfs_poll(struct file *file, struct poll_table_struct *pt)
{
	if (unlikely(!file->f_op->poll))
		return DEFAULT_POLLMASK;
	return file->f_op->poll(file, pt);
}

下面以socket中的tcp为例，继续对调用链进行分析：
vfs_poll->sock_poll->tcp_poll->sock_poll_wait->poll_wait。
梳理调用链可以知道，最后调用到poll_wait：

1
2
3
4
5
6
//file: include/linux/poll.h
static inline void poll_wait(struct file * filp, wait_queue_head_t * wait_address, poll_table *p)
{
	if (p && p->_qproc && wait_address)
		p->_qproc(filp, wait_address, p);
}

p->_qproc(filp, wait_address, p)中的p就是do_select中的变量wait，因此这一行实际执行的操作就是回调__pollwait函数。
所以vfs_poll的主要操作就是调用设备的poll方法从而回调__pollwait函数。

__pollwait

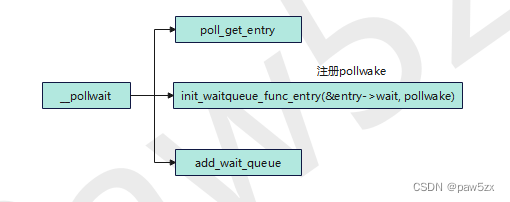

pollwait
pollwait

__pollwait用于处理轮询时的等待队列。这个函数通过创建并初始化poll_table_entry实例，将等待进程（或线程）添加到指定设备或文件的等待队列中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
//file: fs/select.c
static void __pollwait(struct file *filp, wait_queue_head_t *wait_address,
				poll_table *p)
{
	//获取poll_wqueues,也就是do_select中的table变量
	struct poll_wqueues *pwq = container_of(p, struct poll_wqueues, pt);
	//为设备驱动分配一个poll_table_entry实例
	struct poll_table_entry *entry = poll_get_entry(pwq);
	if (!entry)
		return;
	entry->filp = get_file(filp);
	entry->wait_address = wait_address;
	entry->key = p->_key;
	//初始化等待队列项，注册pollwake
	init_waitqueue_func_entry(&entry->wait, pollwake);
	entry->wait.private = pwq;
	//将等待队列节点挂到等待队列中
	add_wait_queue(wait_address, &entry->wait);
}

其中三个关键函数：poll_get_entry，init_waitqueue_func_entry，add_wait_queue，下面逐个介绍：

poll_get_entry

poll_get_entry用于分配一个poll_table_entry对象：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
//file: fs/select.c
static struct poll_table_entry *poll_get_entry(struct poll_wqueues *p)
{
	struct poll_table_page *table = p->table;
	//p->pt还有地，就从里面分配
	if (p->inline_index < N_INLINE_POLL_ENTRIES)
		return p->inline_entries + p->inline_index++;
	//p->pt没有地了，且NULL == p->table（说明还没有分配过）或p->table满了
	if (!table || POLL_TABLE_FULL(table)) {
		//分配一页内存
		struct poll_table_page *new_table;
		new_table = (struct poll_table_page *) __get_free_page(GFP_KERNEL);
		//分配失败
		if (!new_table) {
			p->error = -ENOMEM;
			return NULL;
		}
		//将分配的页链接到p中
		new_table->entry = new_table->entries;
		new_table->next = table;
		p->table = new_table;
		table = new_table;
	}
	//返回一个新页的第一个entry，并将指针后移一位，方便后面的分配
	return table->entry++;
}

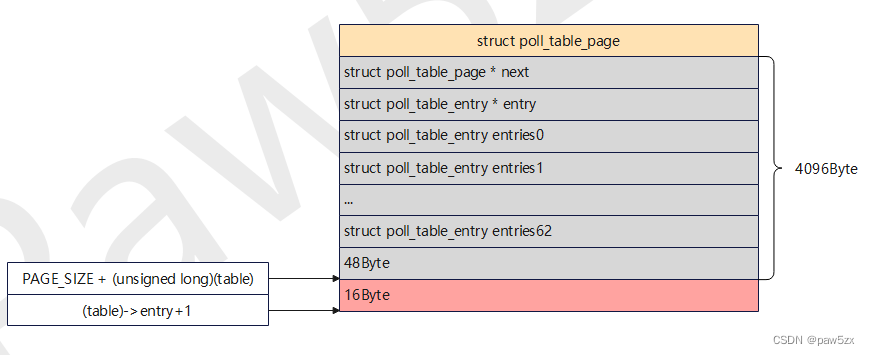

poll_wqueues内嵌的poll_table_entry数组inline_entries[] 的大小是固定的：N_INLINE_POLL_ENTRIES，如果空间已满，就会动态申请物理内存页并以链表的形式挂在poll_wqueues对象上统一管理。

所以源码中就有对inline_entries中poll_table_entry对象个数的判断：

1
p->inline_index < N_INLINE_POLL_ENTRIES

若inline_entries[]还有空间，就从里面分配，若inline_entries[]没有空间了，且NULL == p->table（说明还没有分配过内存页）或p->table满了，就新分配一页内存。

那么如何判断一个poll_table_page对象是否还有地去存储poll_table_entry对象（内存页已满）?

源码中使用了一个名为POLL_TABLE_FULL的宏定义：

1
2
3
4
#define PAGE_SHIFT		12
#define PAGE_SIZE		(_AC(1,UL) << PAGE_SHIFT)    //一个内存页的大小是4096字节
#define POLL_TABLE_FULL(table) \
	((unsigned long)((table)->entry+1) > PAGE_SIZE + (unsigned long)(table))

这个宏就是在分配poll_table_entry对象之前，先计算当前页是否还有空间存放新的poll_table_entry对象

我自己在gcc 10.3.0下测得poll_table_entry对象大小为64字节（poll_table_entry中的key和wait_queue_entry_t中的flags各有4字节对齐），而一个poll_table_page对象大小为4096字节，也就是说一个poll_table_page对象最多可以管理63个poll_table_entry对象。

POLL_TABLE_FULL为true情况的示意图：

POLL_TABLE_FULL为真
POLL_TABLE_FULL为真

init_waitqueue_func_entry

init_waitqueue_func_entry用于初始化wait_queue_entry实例的各个成员。

1
2
3
4
5
6
7
8
//file: include/linux/wait.h
static inline void
init_waitqueue_func_entry(struct wait_queue_entry *wq_entry, wait_queue_func_t func)
{
	wq_entry->flags		= 0;
	wq_entry->private	= NULL;
	wq_entry->func		= func;
}

在__pollwit中有init_waitqueue_func_entry(&entry->wait, pollwake);，这是注册了pollwake函数，它会在设备驱动中被回调。

add_wait_queue

add_wait_queue主要用于将一个 wait_queue_entry对象添加到一个 wait_queue_head 指向的等待队列中（直接添加到头节点后面）。

1
2
3
4
5
6
7
8
9
10
11
//file: kernel/sched/wait.c
void add_wait_queue(struct wait_queue_head *wq_head, struct wait_queue_entry *wq_entry)
{
	unsigned long flags;

	wq_entry->flags &= ~WQ_FLAG_EXCLUSIVE;
	spin_lock_irqsave(&wq_head->lock, flags);
	__add_wait_queue(wq_head, wq_entry);
	spin_unlock_irqrestore(&wq_head->lock, flags);
}
EXPORT_SYMBOL(add_wait_queue);

查看源码可知其调用链为：add_wait_queue->__add_wait_queue->list_add->__list_add
list_add和__list_add源码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
//file: include/linux/list.h
static inline void list_add(struct list_head *new, struct list_head *head)
{
	__list_add(new, head, head->next);
}
static inline void __list_add(struct list_head *new,
			      struct list_head *prev,
			      struct list_head *next)
{
	if (!__list_add_valid(new, prev, next))
		return;

	next->prev = new;
	new->next = next;
	new->prev = prev;
	WRITE_ONCE(prev->next, new);
}

可见底层是通过将wq_entry->entry链接到wq_head->head后面，从而实现的将一个 wait_queue_entry对象添加到一个 wait_queue_head指向的等待队列中。

pollwake

pollwake
pollwake

回调过程

前面提到pollwake会在设备驱动中被回调，下面简单梳理一下在设备驱动中的调用链，还是以socket中的tcp为例，当有数据包来临时函数的调用链为：
tcp_data_queue->sock_def_readable->wake_up_interruptible_sync_poll->__wake_up_sync_key->__wake_up_common_lock->__wake_up_common

在__wake_up_common中有ret = curr->func(curr, mode, wake_flags, key);,这里的curr->func就是之前注册好的pollwake。所以在数据来临时，pollwake会被回调，以唤醒当前进程。

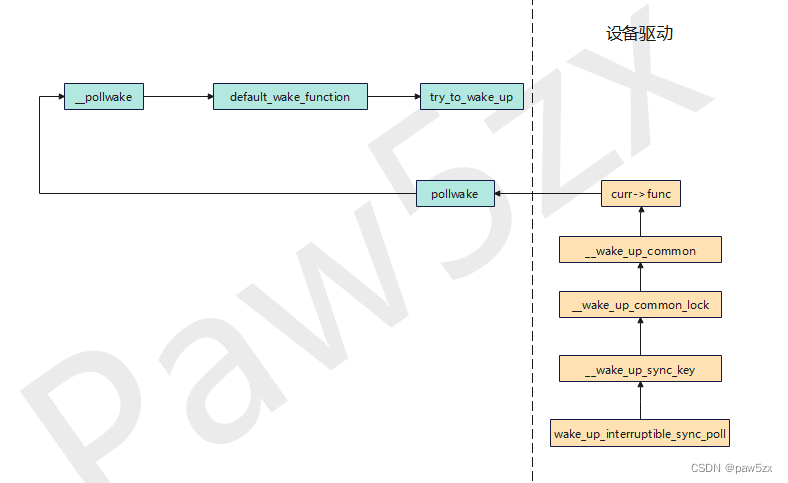

pollwake调用链

pollwake->__pollwake->default_wake_function->try_to_wake_up。最终调用try_to_wake_up唤醒当前进程。

总结

本文讨论了do_select函数调用链上的一些实现细节，梳理了相关结构体之间的关系。有些地方可能解释的不是很详细，后面持续更新。

参考文章

1.select 机制 - 访问方式（三）

  • 标题: I/O多路复用学习（二）do_select分析
  • 作者: paw5zx
  • 创建于 : 2024-03-08 14:13:35
  • 更新于 : 2024-08-15 01:58:40
  • 链接: https://paw5zx.github.io/IO-Multiplexing-do-select/
  • 版权声明: 本文章采用 CC BY-NC-SA 4.0 进行许可。
推荐阅读
I/O多路复用学习（一）select I/O多路复用学习（一）select C++自用小轮子——线程安全队列 C++自用小轮子——线程安全队列 内存布局分析工具pahole的安装和使用 内存布局分析工具pahole的安装和使用
推荐阅读
I/O多路复用学习（一）select I/O多路复用学习（一）select C++自用小轮子——线程安全队列 C++自用小轮子——线程安全队列
评论
目录
I/O多路复用学习（二）do_select分析
  1. 前言
  2. 相关结构体
    1. struct poll_wqueues
    2. struct poll_table_page
    3. struct poll_table_struct
    4. struct poll_table_entry
    5. wait_queue_head_t
    6. wait_queue_entry_t
    7. fd_set_bits
  3. do_select
    1. poll_initwait
    2. 三层for循环
      1. 第一层for循环
      2. 第二层for循环
      3. 第三层for循环
      4. 循环总结
    3. poll_freewait
  4. vfs_poll
  5. __pollwait
    1. poll_get_entry
    2. init_waitqueue_func_entry
    3. add_wait_queue
  6. pollwake
    1. 回调过程
    2. pollwake调用链
  7. 总结
  8. 参考文章
